系统结构

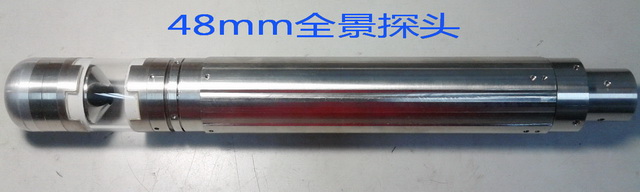

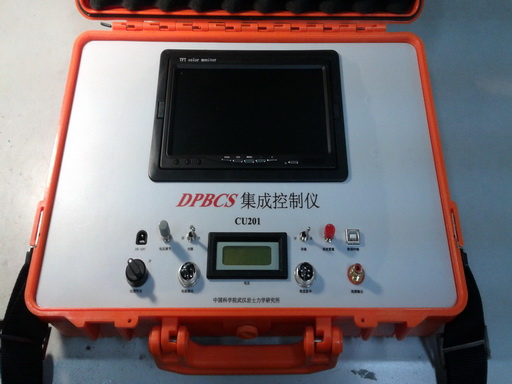

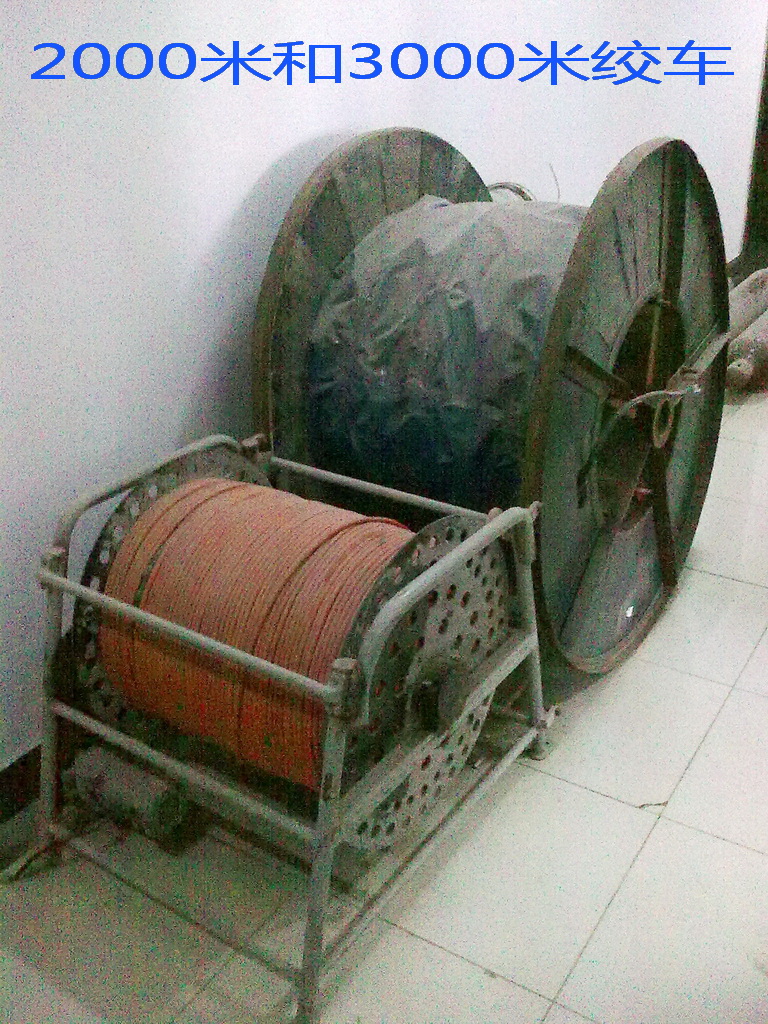

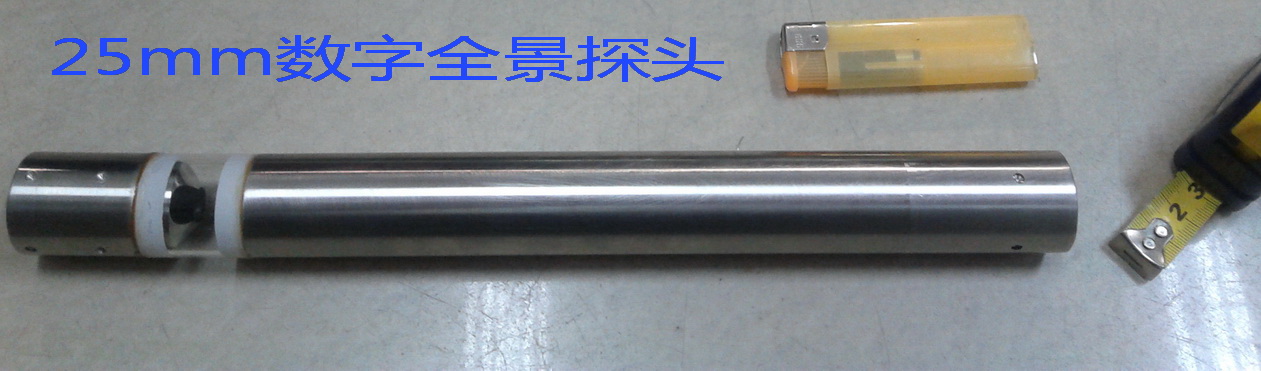

       数字式全景钻孔摄像系统由硬件和软件两大部分组成。硬件部分由全景摄像探头、控制箱、深度脉冲发生器、绞车及专用电缆等组成。其中全景摄像探头是该系统的关键设备，它的内部包含有可获得全景图像的截头锥面反射镜、光源、用于定位的设备等等。探头采用了高压密封技术，可以在水中进行探测，最深可达3000米。

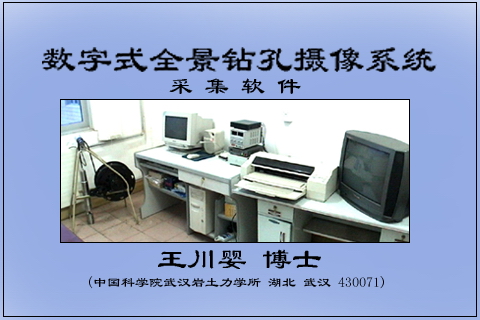

       软件部分包括用于现场使用的实时监视系统和用于室内处理的统计分析系统两大部分。
软件系统的功能特点：
用于探测过程的实时监视与实时处理；
实现图像的快速存储；
实现图像的快速还原变换及显示；
对探测结果的快速浏览；
实时计算与分析，计算结构面产状、隙宽等。
单纯的软件系统，不对硬件进行控制；
图像数据来源于实时监视系统的结果；
优化的还原变换算法，保证探测的精度；
具有单帧和连续播放能力；
形成三维钻孔岩芯图和平面展开图；
能够对探测结果进行统计分析，并建立数据库；
拥有良好的用户界面，便于二次开发。
